In der sich ständig weiterentwickelnden Welt des 3D-Drucks hat das Fused Deposition Modeling (FDM) im Laufe der Jahre bedeutende Fortschritte gemacht. Traditionell war FDM auf relativ einfache, ebene Konstruktionen beschränkt, die durch die physikalischen Einschränkungen der dreiachsigen Bewegung begrenzt waren. Da jedoch Hardware-Innovationen die Grenzen des Möglichen erweitern, steht die Branche nun vor einem revolutionären Sprung nach vorne: dem 5-Achsen-FDM-Druck.
Diese neue Technologie – obwohl noch in den Kinderschuhen – wird die Art und Weise, wie wir komplexe Objekte entwerfen und herstellen, völlig verändern. Von leichten Luft- und Raumfahrtteilen bis hin zu maßgeschneiderten medizinischen Geräten ist die Einführung des mehrachsigen Drucks nicht nur eine kleine Verbesserung – sie ist das Tor zu einer neuen Ära der Materialeffizienz, schnelleren Produktionszeiten und komplexeren, stützenfreien Geometrien.
Schauen wir uns die praktischen Auswirkungen dieses Durchbruchs einmal genauer an und untersuchen wir, wie er sich auf Materialeinsparungen, Druckgeschwindigkeiten und die Arten von Geometrien auswirken wird, die im Bereich des FDM-Drucks bisher unvorstellbar waren.
Das Ende der Geschwindigkeitsbeschränkungen: Hardware vs. Materialien
Seit Jahren sind die Geschwindigkeitsbeschränkungen von 3D-Druckern ein Thema, über das diskutiert wird. Die Hersteller haben die Hardware-Fähigkeiten von FDM-Druckern kontinuierlich auf ein neues Niveau gebracht, sind dabei jedoch auf ein Hindernis gestoßen: die Materialien selbst. Heute haben die aktuellen Hochgeschwindigkeitsfilamente – wie PLA, PETG und TPU – ihre theoretischen Geschwindigkeitsgrenzen erreicht. Trotz der Fortschritte bei der Hardware können Materialien wie diese einfach keine höheren Druckgeschwindigkeiten bewältigen. Geschwindigkeit und Qualität haben ein Plateau erreicht, wobei die Materialzusammensetzung und die thermischen Eigenschaften zum limitierenden Faktor geworden sind, nicht die Leistung der Hardware.
Dieses Phänomen ist offensichtlich: Die Hardware – insbesondere Delta-3D-Drucker – hat die Fähigkeiten der verfügbaren Filamente überholt. Während Delta-Drucker auf Geschwindigkeit und Agilität ausgelegt sind, gibt es einfach keine Hochgeschwindigkeitsfilamente, die mit diesen Geschwindigkeiten mithalten können, zumindest nicht in den Mengen und in der Qualität, die für den Mainstream-Einsatz von FDM erforderlich sind. Bis zur Entwicklung neuerer Hochgeschwindigkeitsmaterialien ist dies die Obergrenze für die aktuelle 3D-Drucktechnologie. Darüber hinaus gibt es keine öffentliche Nachfrage nach Geschwindigkeiten, die über diejenigen hinausgehen, die bereits mit den Materialtypen erreicht werden können, die derzeit die Geschwindigkeiten moderner 3D-Drucker bewältigen können. Innovationen müssen sich auf andere Aspekte des Druckprozesses konzentrieren, wie z. B. Materialeigenschaften, Präzision und Komplexität.
Angesichts der Fortschritte der Hardware in Richtung neuer Geschwindigkeitsgrenzen ist klar: Die Zukunft des 3D-Drucks liegt nicht nur in höheren Geschwindigkeiten, sondern auch in der Maximierung der Effizienz und Komplexität der Materialien, die wir verwenden können.
Der Game-Changer: 5-Achsen-Druck

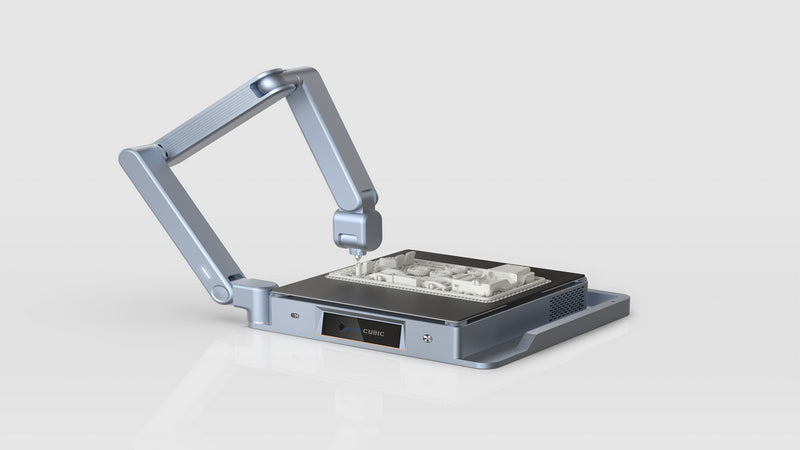

Hier kommt der 5-Achsen-FDM-Druck ins Spiel. Im Kern erweitert der 5-Achsen-Druck das traditionelle 3-Achsen-System (X, Y, Z) um zwei zusätzliche Drehachsen, sodass sich der Druckkopf nicht nur in geraden Linien, sondern auch um Kurven und Winkel herum bewegen kann. Das Konzept des faltbaren, tragbaren 5-Achsen-Druckers von Anycubic hat bereits die Möglichkeiten dieser Technologie aufgezeigt: Er lässt sich zu einem Gerät in Aktentaschengröße zusammenklappen, das Objekte in voller Größe drucken kann, während es diesen neuen Bewegungsbereich nutzt.
Der wahre Wert des 5-Achsen-Drucks geht jedoch über die Raumeffizienz hinaus. Die Möglichkeit, in nicht-planaren Winkeln zu drucken – also auf Oberflächen, die normalerweise unmöglich zu bedrucken wären – eröffnet neue Möglichkeiten zur Materialeinsparung. Normalerweise sind beim Drucken von Objekten mit Überhängen Stützstrukturen erforderlich, was zu Materialverschwendung und einem zeitaufwändigen Prozess zum Entfernen der Stützen nach dem Druck führt. Mit dem 5-Achsen-Druck werden Stützstrukturen überflüssig. Der Druckkopf kann so gedreht und geneigt werden, dass er direkt auf Überhänge druckt, wobei gut gestaltete Drucke die Notwendigkeit von Stützmaterial potenziell ganz eliminieren oder stark reduzieren. Allein dadurch wird die Materialverschwendung drastisch reduziert und die Qualität der endgültigen Druckteile verbessert.
Für Branchen, die hochleistungsfähige industrielle Filamente wie PEEK, Ultem und PEKK verwenden, sind diese Einsparungen erheblich. Beispielsweise kostet eine Spule PEEK etwa 400 US-Dollar pro Kilogramm – eine erhebliche Investition, insbesondere für kleine Unternehmen oder Forschungslabore, die an Prototypen oder kundenspezifischen Teilen arbeiten. Durch den Einsatz des Mehrachsendrucks, der übermäßige Stützstrukturen überflüssig macht, können Anwender den Gesamtmaterialverbrauch erheblich reduzieren. Wenn jedes Gramm Filament zählt, ist die Möglichkeit, den Abfall während des Druckvorgangs zu minimieren, von entscheidender Bedeutung.
In Branchen, in denen hochleistungsfähige Thermoplaste erforderlich sind – wie beispielsweise in der Luft- und Raumfahrt, wo Materialien extremen Temperaturen und mechanischen Belastungen standhalten müssen –, können sich die Einsparungen schnell summieren. Durch den Einsatz von Off-Axis-Druck zur Herstellung von Teilen mit organischen Kurven und komplexen Strukturen können Anwender jede Spule des teuren Filaments optimal nutzen. Da keine sperrigen Stützstrukturen mehr erforderlich sind und leichte, optimierte Designs erstellt werden können, können Hersteller den Wert jeder Spule dieser teuren Materialien maximieren.
Darüber hinaus ermöglicht die Fähigkeit, komplexe Geometrien ohne Stützstrukturen zu drucken, leichtere, stabilere Teile, die für ihre beabsichtigte Funktion optimiert sind. Dies ist besonders wichtig in Branchen wie der Luft- und Raumfahrt, wo jedes Gramm zählt und ein hohes Verhältnis von Festigkeit zu Gewicht entscheidend ist. Die Kombination aus Off-Axis-Druck und optimiertem Teiledesign eröffnet neue Möglichkeiten für die Herstellung von Teilen, die sowohl stabiler als auch leichter sind – was letztlich sowohl die Materialkosten als auch die Produktionszeiten reduziert.
Kostenauswirkungen: Vom Hobbybastler bis zur Industrie
Das Potenzial für Materialeinsparungen durch den 5-Achsen-Druck ist nicht nur theoretischer Natur – es kann sowohl im Hobbybereich als auch in der Industrie genutzt werden. Für Hobbybastler, die Standardmaterialien wie PLA und PETG verwenden, bedeutet die Möglichkeit, ohne Stützen zu drucken, dass die Kosten pro Teil erheblich sinken. Anstatt große Mengen an Filament für Stützmaterial zu verwenden, das anschließend entsorgt wird, können Hobbybastler sauberere, effizientere Drucke mit weniger Abfall erstellen.
Die wirkliche Wirkung zeigt sich jedoch bei der Verwendung industrieller Materialien. Wie bereits erwähnt, können exotische Materialien wie PEEK und Ultem bis zu 400 US-Dollar pro Kilogramm kosten. Beim herkömmlichen FDM-Druck geht oft ein erheblicher Teil dieses Materials für Stützstrukturen verloren. Durch den Verzicht auf Stützen und die Optimierung der Druckausrichtung mit 5-Achsen-Bewegung können Unternehmen je nach Komplexität und Größe der zu druckenden Teile Hunderte oder sogar Tausende von Dollar pro Projekt einsparen.
Dabei geht es nicht nur um die Reduzierung von Abfall, sondern auch um die Erschließung neuer Möglichkeiten für Design und Innovation. Komplexe Geometrien, die früher der High-End-Fertigung vorbehalten waren oder mit herkömmlichem FDM nicht hergestellt werden konnten, lassen sich nun mühelos realisieren. Das bedeutet, dass innovative Designs – seien es kundenspezifische Teile, einzigartige Prototypen oder funktionale Komponenten für Hochleistungsindustrien – schneller und kostengünstiger als je zuvor hergestellt werden können.
Ein umfassenderer Blick auf Materialien und ihre Rolle beim 5-Achsen-Druck
Die Materialien, die Prosumer und Industrieprofis beim 5-Achsen-Druck verwenden können, beschränken sich nicht nur auf Hochleistungsthermoplaste wie PEEK, Ultem und PEKK. Auch Kohlefaserverbundwerkstoffe wie PA12-CF (Nylon 12 mit Kohlefaser) werden auf dem Prosumer-Markt immer beliebter. Diese Materialien bieten ein ausgezeichnetes Verhältnis von Festigkeit zu Gewicht und eignen sich daher ideal für technische Prototypen und Automobilteile.
Diese Verbundwerkstoffe kosten zwar zwischen 100 und 250 US-Dollar pro Kilogramm, aber durch die Möglichkeit, effizienter zu drucken, indem Abfall reduziert und überflüssige Stützen vermieden werden, können Anwender diese Spezialmaterialien optimal nutzen. Die abrasive Beschaffenheit von Carbonfaserfilamenten, für die in der Regel gehärtete Düsen erforderlich sind, kann durch optimiertes Drucken gemildert werden, wodurch die Lebensdauer der Druckerkomponenten verlängert und gleichzeitig hochwertige Teile hergestellt werden können.
Auswirkungen auf die Zukunft: Ein neuer Standard für den 3D-Druck
Die Konvergenz von 5-Achsen-FDM-Druck, Materialeffizienz und Hochleistungsfilamenten lässt vermuten, dass die nächste Generation von 3D-Druckern nicht nur die Möglichkeiten, sondern auch die Praktikabilität sowohl auf dem Verbraucher- als auch auf dem Industriemarkt neu definieren wird. Für Prosumer eröffnet die Möglichkeit, komplexe Geometrien ohne Stützen zu drucken und gleichzeitig Kosten für teure Materialien zu sparen, neue Möglichkeiten für Innovation, Individualisierung und Optimierung. Für Fachleute aus der Industrie könnte die Effizienz des 5-Achsen-Drucks zu einer schnelleren Prototypenentwicklung, niedrigeren Materialkosten und einer schnelleren Produktiteration führen.
Während die aktuellen Geschwindigkeiten und Hardware-Beschränkungen mit den vorhandenen Materialien möglicherweise ihren Höhepunkt erreicht haben, stellt die 5-Achsen-Technologie eine Verlagerung hin zu einer Verbesserung der Designkomplexität und des Materialverbrauchs dar, anstatt auf immer höhere Geschwindigkeiten zu drängen. Die Zukunft des 3D-Drucks liegt nicht in schnelleren Druckzeiten, sondern darin, wie intelligent und effizient wir die uns zur Verfügung stehenden Materialien nutzen können. Durch die Nutzung der Möglichkeiten des mehrachsigen Drucks treten wir in eine Ära ein, in der die Gestaltungsfreiheit nicht mehr durch Materialverschwendung, Druckbeschränkungen oder die Notwendigkeit von Stützstrukturen eingeschränkt wird.
Zusammenfassend lässt sich sagen, dass der 5-Achsen-FDM-Druck nicht nur eine technologische Verbesserung darstellt, sondern einen Paradigmenwechsel, der unsere Sichtweise auf die Fertigung und den Materialverbrauch grundlegend verändern wird. Durch den Einsatz dieser Technologie werden wir eine intelligentere und nachhaltigere Produktion erleben und damit eine Zukunft, in der die Materialkosten die Innovation nicht mehr einschränken, sondern vielmehr vorantreiben.
Alle in diesem Artikel geäußerten Meinungen sind die des Autors und werden von Anycubic weder unterstützt noch sind sie mit Anycubic verbunden.
